Instalação

Nesta seção vamos verificar como instalar Software e Hardware da solução de cronometragem.

Software​

Seu integrador enviará dois instaladores para implantar o sistema em seus computadores. Utilize o instalador do cronoracing padrão para instalar no computador de cronometragem, e se desejar ter outro computador para secretaria apenas para cadastros, instale neste outro computador o instalador de Secretaria. Siga as recomendações de máquina que aparecem na Introdução

Atenção

Se utilizar dois computadores, sendo um pra secretaria, deve conectar o adaptador USB/RJ-45 no computador da cronometragem primeiramente para o instalador encontrar o dispostivo e configurá-lo também

Para instalação siga os passos:

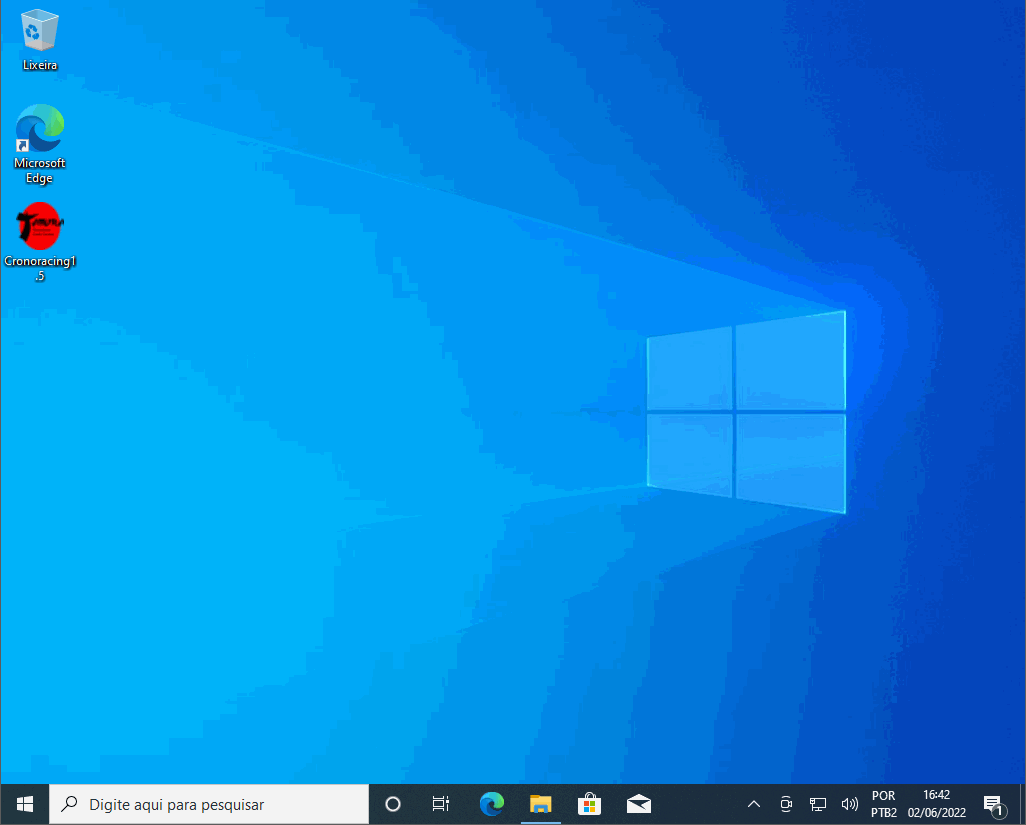

  1. Clique com o botão direito no instalador e clique em "Executar como Administrador" (Seu computador deve ter privilégios para tal) e confirme para abrir o instalador. img

  2. Ao Abrir, Escolha a linguagem e clique em OK

  3. Na próxima tela na caixa de seleção marque se desejar "Criar um atalho na área de trabalho" e clique em Avançar

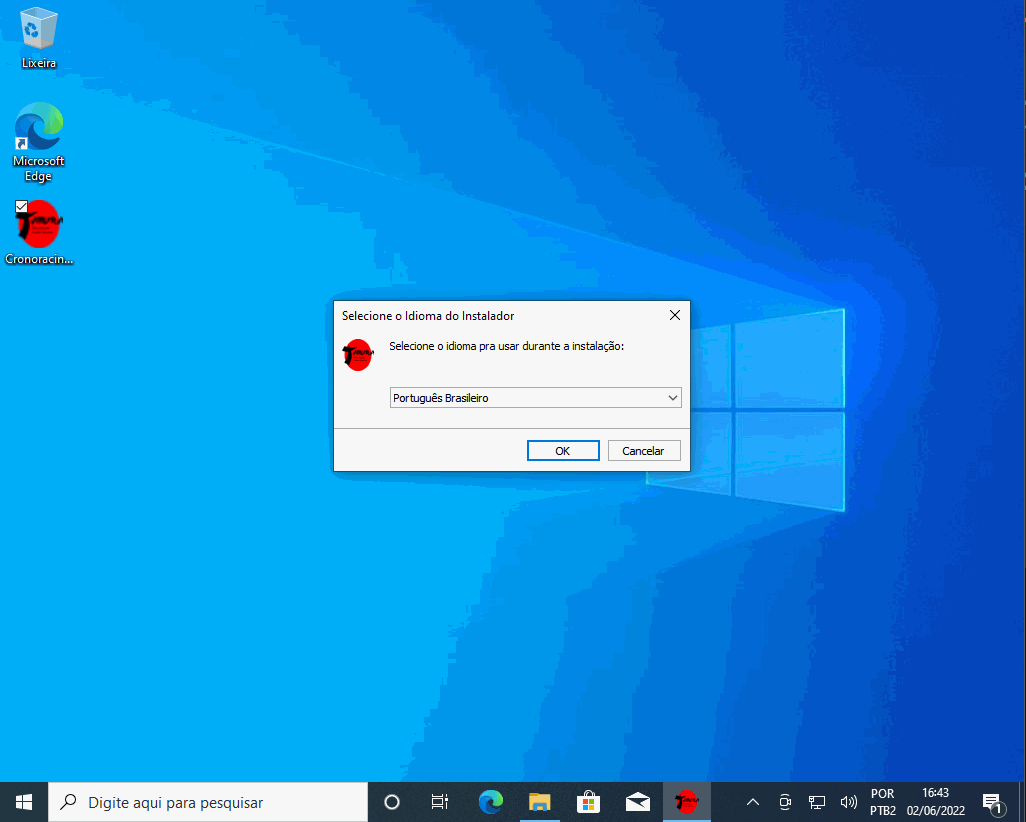

  4. Clique em Instalar e aguarde o carregamento completo img

  5. O instalador abrirá a instalação do .NET Framework. A maioria dos computadores já possuem este recurso, então ele pode indicar que já está instalado, então basta fechar o instalador do .NET.

  6. Abrirá o instalador da biblioteca Visual C++. Se houver instalação também desta biblioteca, ele indicará e é só fechar.

  7. Nesta etapa, aguarde pois o script do banco de dados irá realizar a instalação do banco e carregar as tabelas.

  8. Após, o script de configuração de rede executará para habilitar sua rede para comunicação com o módulo. Se for o instalador de secretaria, ele habilita para as duas máquinas conversarem e configura os acessos.

  9. Ao finalizar ele pedirá instalação do Conector que comunicará o software ao banco. Para isso siga o instalador até finalizar.

  10. No fim, finalize o instalador sem habilitar a caixa de abrir o programa.

Kit Cross​

  • Instale as antenas com suporte em uma treliça e também prenda o módulo na lateral da treliça conforme imagem:

  • Ligue os cabos das antenas ao módulo

    :::caution Atenção Nunca torça, puxe ou estique em demasiado os cabos. Ao colocar no módulo rosqueie com cuidado, quando terminar de rosquear não force, apenas garanta que rosqueou até o fim :::

  • Ligue o cabo Ethernet do módulo à entrada de rede do computador

  • Ligue o módulo à energia (110/220v) e confira se a luz de ligado da caixa acendeu

  • Abra o Cronoracing e configure para testes

Secretaria

  • Se utilizar computador para secretaria, ligue o cabo crossover na entrada de rede do computador da secretaria, e a outra ponta ligue ao adaptador que está no computador da cronometragem.

Kit Enduro​

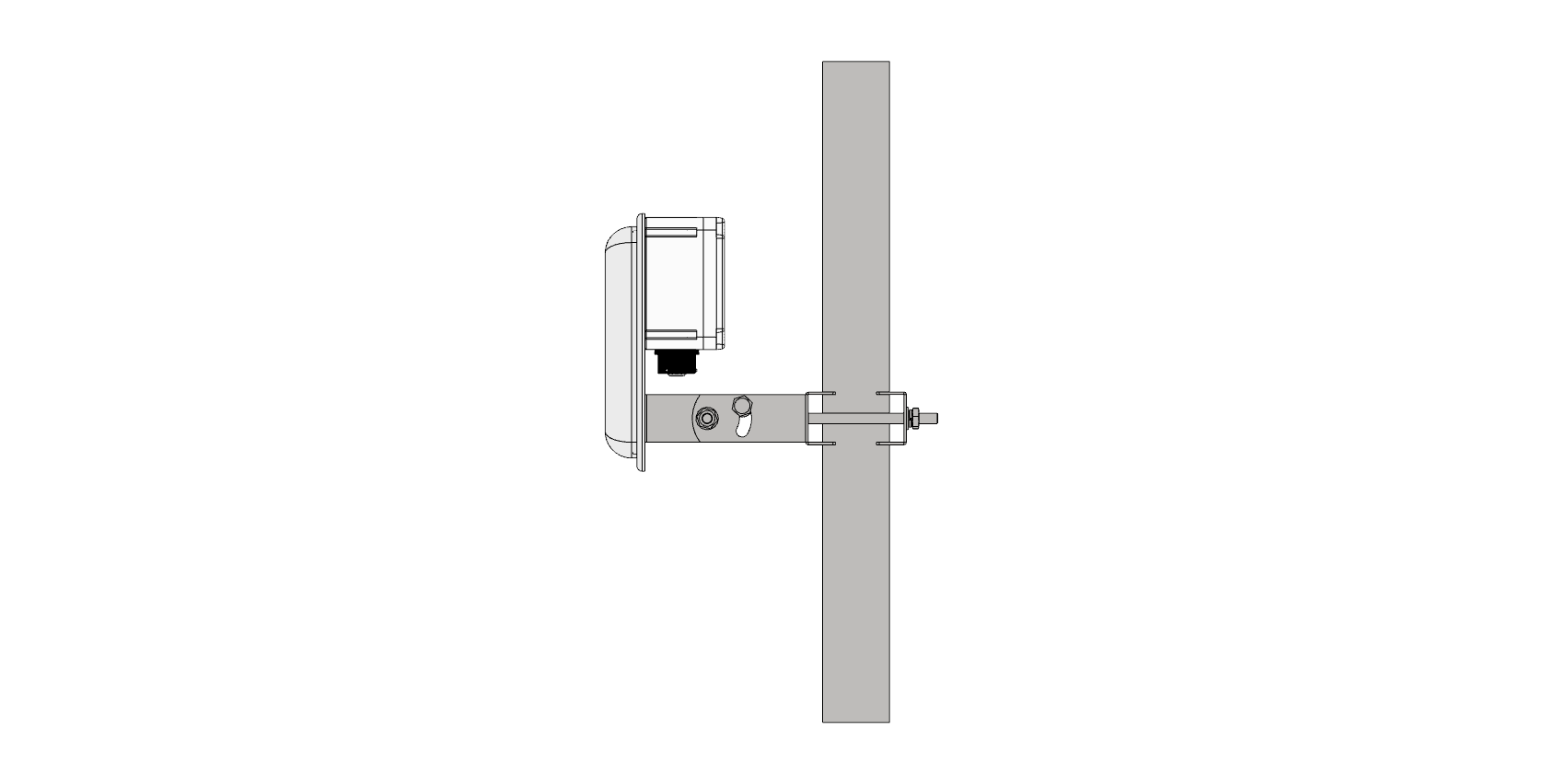

  • Para o Kit Enduro, encaixe as antenas com suporte no tripé img

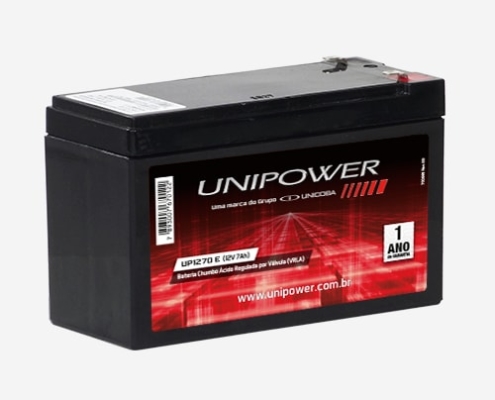

  • Ligue os fios à bateria, atentando-se ao lado positivo e negativo img

  • Faça a configuração da antena nos seguintes passos:

    • Conecte ao Wi-Fi da antena com celular ou notebook. O nome da rede Wi-Fi e a senha estarão na etiqueta na caixinha acoplada à antena. img

    • Acesse de um navegador o endereço http://192.168.0.10

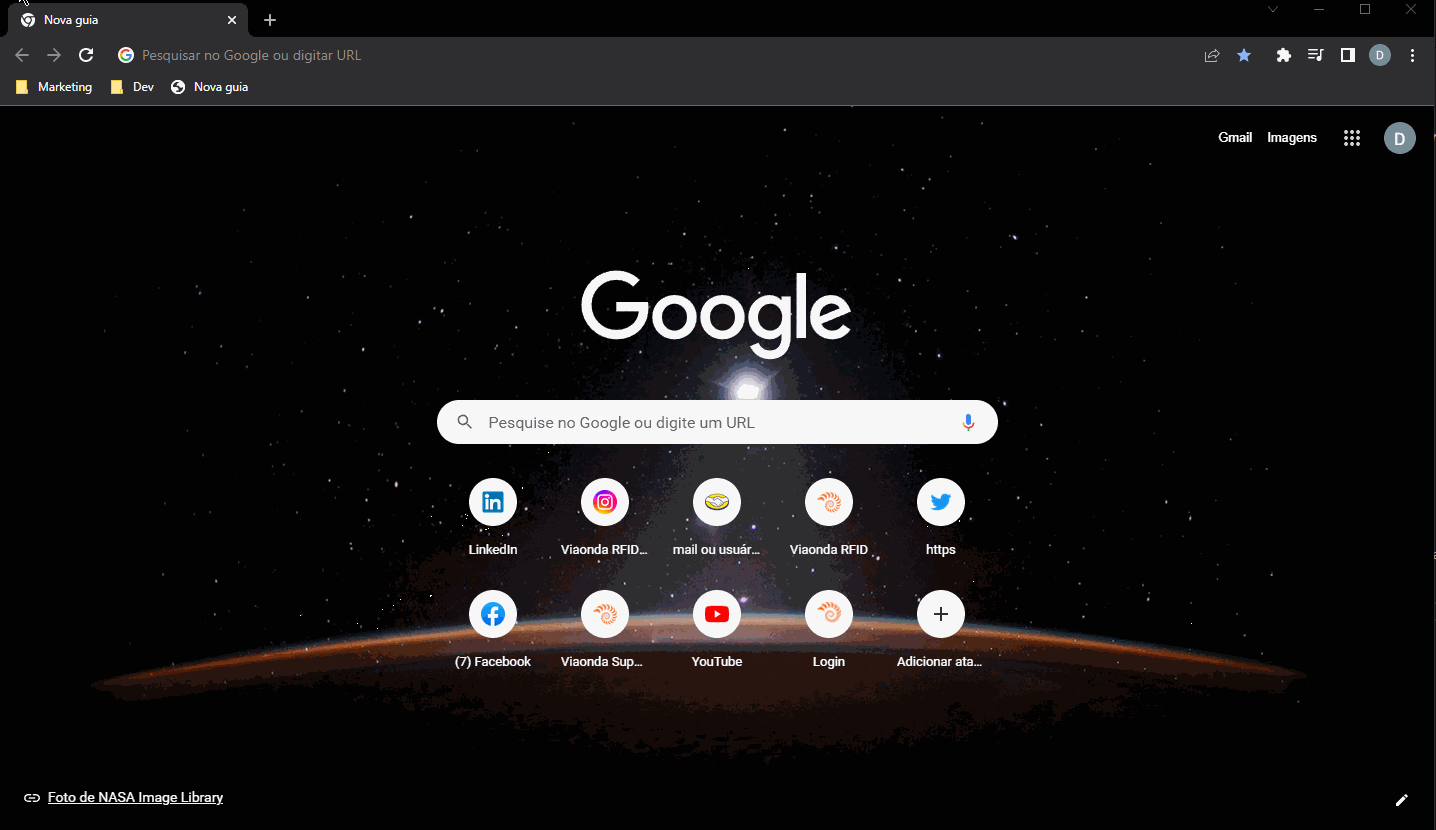

    • Na tela de login entre com Usuario: admin Senha: admin img

    • Vá até a aba Rádio Frequência, e defina os seguintes parâmetros:

      • RF Modo de Operação: Modo Autônomo
      • Potência das Antenas: 26
      • Sessão: 0
      • Salvar Tags lidas no Cartão SD: Habilitar
      • Máscara EPC: Habilitar
        • Colocar o prefixo que seu integrador indicar
Atenção

O prefixo de máscara EPC não pode ter espaços nem antes nem depois pois senão ele não realiza a leitura, por isso ao colocar a máscara certifique-se que não há espaços antes ou depois do numeral

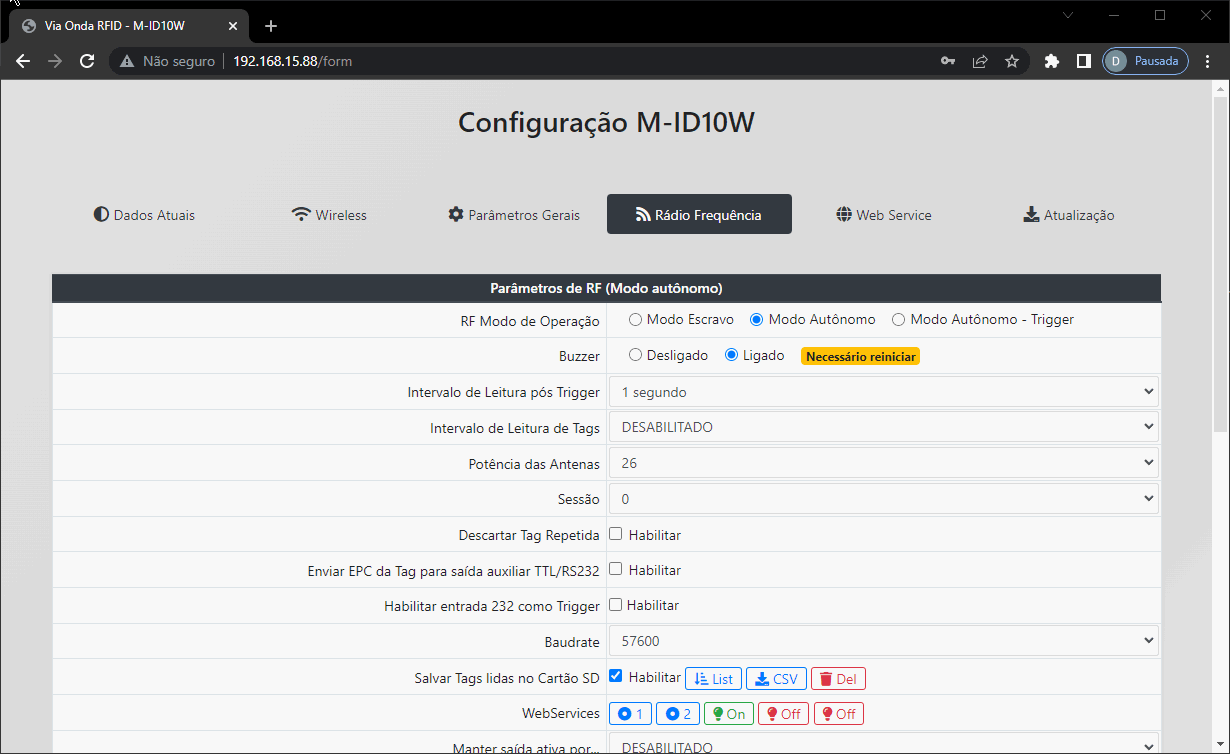

  • Após definir clique em Salvar e Reiniciar Leitor img

  • Proceda aos testes
