Instruções de Uso

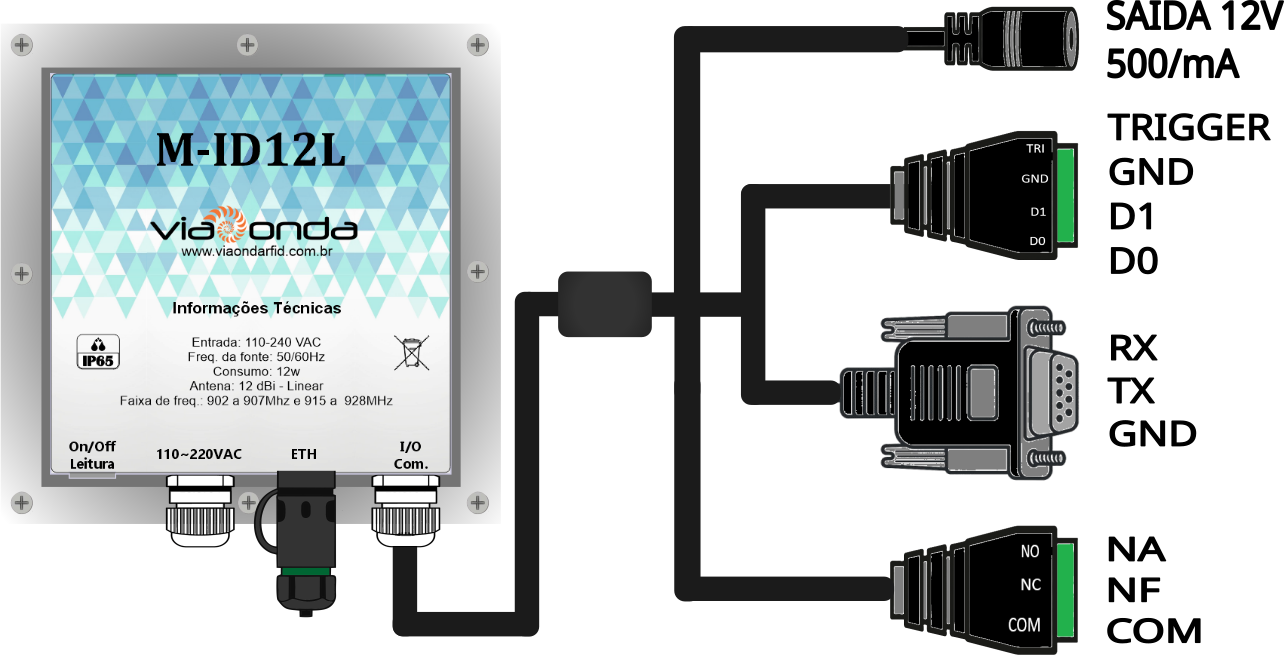

Descrição dos cabos​


Atenção

Certifique-se de utilizar a fonte de alimentação enviada junto do leitor para não causar danos ao hardware do equipamento.

Diagrama geral de funcionamento​

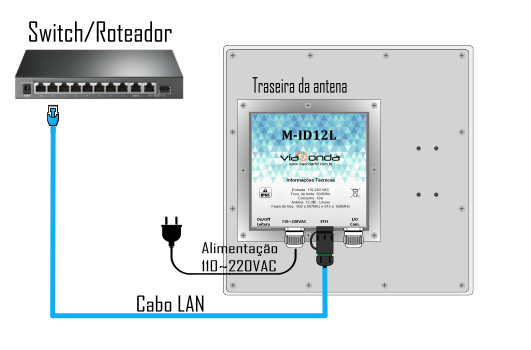

M-ID12L – ETHERNET CONNECTION

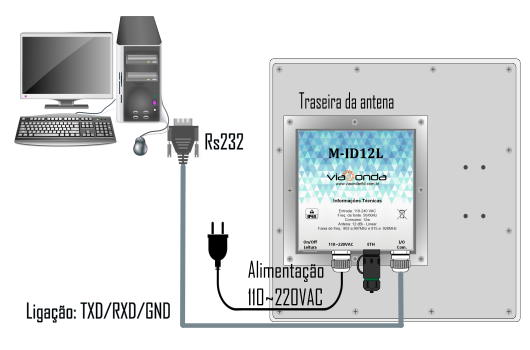

M-ID12L – RS232 CONNECTION

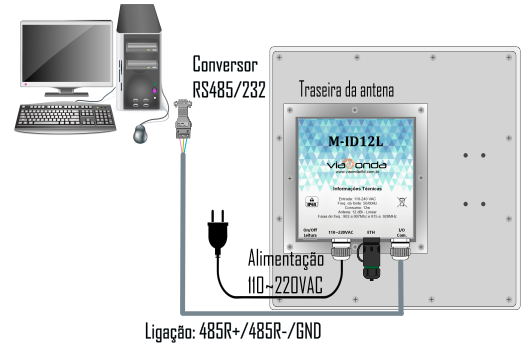

M-ID12L – RS485

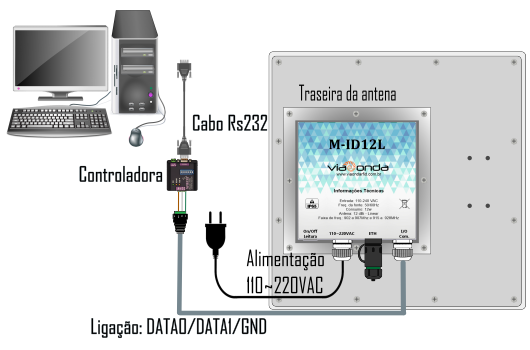

M-ID12L – WIEGAND

Os diagramas apresentados acima, demonstram as instalações padrão do módulo M-ID12L, através das interfaces disponíveis: Ethernet, RS232, RS485 e Wiegand.

Ao ligar o M-ID12L pela primeira vez, ele estará em modo de operação de fábrica, conforme descrito nas especificações técnicas.

Quando ligado, um Led vermelho se acende na parte lateral, indicando que o equipamento está energizado, ao realizar leituras, o mesmo led vermelho se tornará verde.

Dependendo do modo de operação do leitor, a cada nova leitura, ele enviará automaticamente o código da tag lida no formato hexadecimal através da comunicação de rede, via Ethernet, RS232, RS485 ou Wiegand.

Modos de leitura​

O M-ID12L permite a operação em 3 modos diferentes, sendo, modo escravo, modo autônomo e modo gatilho (trigger). Cada um dos modos de operação possuí características de funcionamento específicos, que podem ser melhor exemplificados nos tópicos seguintes.

Modo Escravo (Answer Mode)​

Quando em modo escravo, o módulo aguarda o comando para iniciar as leituras, envia via comunicação escolhida cada tag lida no formato hexadecimal, e aguarda o comando para finalizar as leituras.

Este módulo depende da conexão estabelecida com o software de leitura, caso a comunicação seja interrompida, ele entrará em modo de espera novamente, aguardando o comando para reinício de leitura.

Modo Contínuo (Active Mode)​

Quando em modo contínuo, o M-ID12L entra em modo de leitura ininterrupta, onde ele enviará via comunicação escolhida, cada tag lida no formato hexadecimal.

Modo Gatilho (Trigger)​

Quando em modo gatilho (trigger), o módulo somente entrará em modo de leitura, quando receber um pulso no conector TRIGGER presente no chicote do equipamento. Operando neste modo, o leitor, após receber um sinal no conector TRIGGER, entrará em modo de leitura, e permanecerá assim até que o estado do pulso no pino TRIGGER mude de estado. Por exemplo, se o pulso durar 5 segundos, o módulo fará a leitura das tags pelo período de 5 segundos, aguardando a solicitação de leitura do buffer, via comando, para devolver a lista de etiquetas lidas, também no formato hexadecimal.

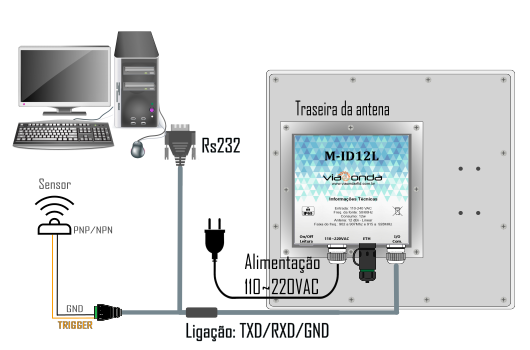

M-ID12L – LIGAÇÃO MODO TRIGGER

Configuração TCP/IP​

Nesta área é possível configurar as propriedades TCP/IP do leitor quando o mesmo estiver conectado via ethernet.

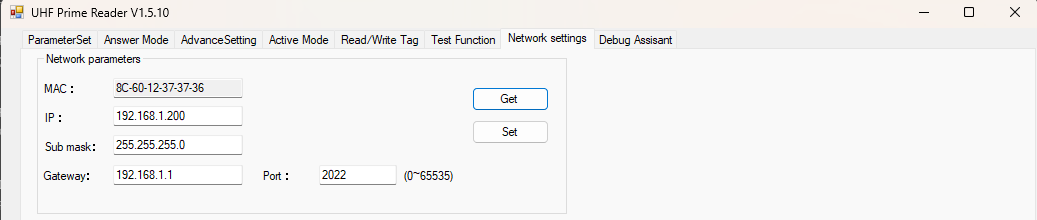

Configurar Endereço de IP​


Configuração Wiegand​

Configuração padrão da antena M-ID12L com protocolo de comunicação wiegand26/34.


  • Reading settings
    • Work Mode: Define o modo de operação (Active/Answer/Trigger).
    • Interface: Define o protolo de comunicação.
    • Inquiry Area: Define o campo de memoria da tag a ser lido.
    • Start Address (Dec): Define o endereço de inicio.
    • Length (Dec): Define o tamanho do epc a ser considerado.
    • Trigger time (s): Define o tempo que o leitor manterá a leitura ativa pós trigger.
    • QValue: Valor padrão QValue.
    • Session: Define a sessão que será utilizada nas leituras.
      • Sessão 0: A tag RFID responde a todas as requisições feitas pelo leitor RFID.
      • Sessão 1: Quando a tag RFID recebe a requisição do leitor pela primeira vez, ela responde de prontidão. Após isso, a tag entra em estado de silêncio e aguarda entre 0,5 a 5 - segundos para responder a próxima requisição.
      • Sessão 2 ou 3: A tag RFID responde na primeira vez que foi detectada pela antena. Caso ela se mantenha perto da antena, a etiqueta não irá responder novamente. Quando sair do alcance da antena, depois de até 20 segundos irá responder novamente..
    • Wiegand Output: Define o protocolo Wiegand a ser utilizado, podendo ser WG26 ou WG34.
    • Low byte first: Seleciona o formato da saída wiegand.
    • Query interval(*10ms): Define o intervalo entre os pulsos.
    • Buzzer: Habilita ou desabilita o buzzer

Protocolos de envio​

Atenção!

Para que o leitor faça o envio das leituras utilizando os seguintes protocolos, ele deve estar configurado em Active Mode como mostra na imagem a seguir:


  • Em seguida, na aba Advance Setting, deve selecionar o protocolo desejado e salvar a configuração:


  • Após configurar o equipamento como nas imagens anteriores, pode-se observar os seguintes formatos de envio:

ModBus​

  • Configuração:


Tag lida: E2801191A504006F198B0AD6

Saida: {CF}{00}{00}{01}{12}{00}{FD}{9E}{01}{00}{0C}{E2}{80}{11}{91}{A5}{04}{00}{6F}{19}{8B}{0A}{D6}{76}{60}

ASCII​

  • Configuração:


Tag lida: E2801191A504006F198B0AD6

Saida: E2801191A504006F198B0AD6

HEX​

  • Configuração:


Tag lida: E2801191A504006F198B0AD6

Saida: {E2}{80}{11}{91}{A5}{04}{00}{6F}{19}{8B}{0A}{D6}

Filtro de leitura​

Na aba Advance Stting, na sessão Reading Permission, você poderá configurar um filtro de leitura para que o equipamento envie apenas leituras que estejam no padrão da máscara, como mostrado na imagem a seguir:


  • Password: Quando habilitado, possibilita enviar uma senha de leitura especifica.

    • Password(HEX): Campo á ser inserido a senha.

  • Mask: Quando habilitado, possiblita filtrar as leituras para que o equipamento considere apenas tags com o EPC dentro do padrão da Máscara.

    • Start addres: Endereço de inicio do filtro.
    • Mask Length: Extensão do filtro

  • Condition(EPC): Condição para usar apenas o filtro de Senha ou Máscara ou utlizar os dois simultaneamente.

    Diferente do protocolo de envio, o filtro de leitura opera no modo autonomo e escravo
