Instruções de Uso

Descrição dos cabos​


Atenção

Certifique-se de utilizar a fonte de alimentação enviada junto do leitor para não causar danos ao hardware do equipamento.

Diagrama geral de funcionamento​


M-ID12L – ETHERNET CONNECTION


M-ID12L – RS232 CONNECTION


M-ID12L – RS485


M-ID12L – WIEGAND

Os diagramas apresentados acima, demonstram as instalações padrão do módulo M-ID12L, através das interfaces disponíveis: Ethernet, RS232, RS485 e Wiegand.

Ao ligar o M-ID12L pela primeira vez, ele estará em modo de operação de fábrica, conforme descrito nas especificações técnicas.

Quando ligado, um Led vermelho se acende na parte traseira, indicando que o equipamento está energizado, na parte frontal se acenderá um Led verde quando estiver realizando leituras.

Dependendo do modo de operação do leitor, a cada nova leitura, ele enviará automaticamente o código da tag lida no formato hexadecimal através da comunicação de rede, via Ethernet, RS232, RS485 ou Wiegand.

Interface de entradas e saídas​


M-ID12L – DESCRIÇÃO INTERFACE

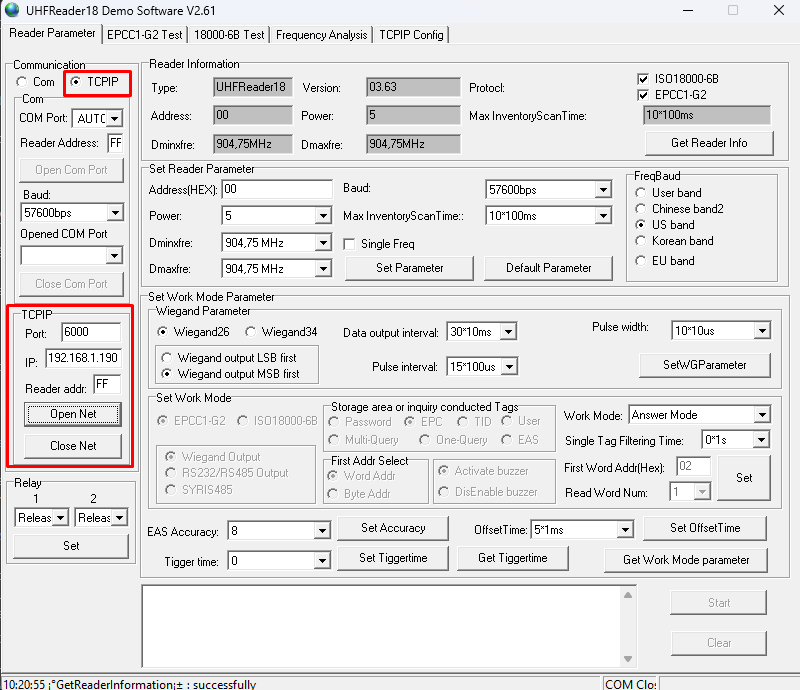

Conectar no Software​


Atenção

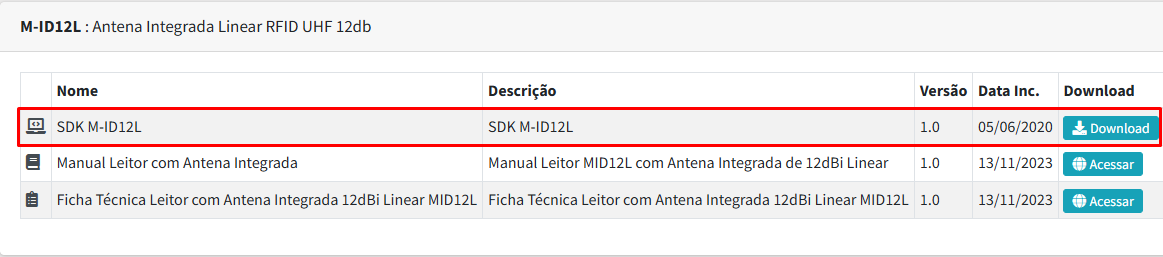

Caso seja seu primeiro acesso no nosso portal de download, faça o cadastro no campo Solicitar Acesso na tela de login.

  • Após baixar o arquivo, localize o programa UHFReader18 Demo Software no seguinte caminho:
    MID12L_SDK - Antena Integrada 12dBi\Demo\Completo\Delphi\UHFReader18EN DemoV2.6\UHFReader18demomain.exe.


Set Reader Parameter​

  • Nesta seção é seçao configurados os parametros do leitor RFID


  • Address (HEX): Posição de leitura
  • Power: Configura a potência do módulo (1-30)
  • Dminxfre: Frequencia máxima
  • Dmaxfre: Frequencia minima
  • Baud: Baudrate da comunicação
  • Set Parameter: Salva as configurações
  • Default Parameter: Retorna todos os parametros para o padrão

Configuração Wiegand​

Configuração padrão da antena M-ID12L com protocolo de comunicação wiegand26/34.


  • Wiegand Parameter
    • Wiegand 26/34: Define o protocolo wiegand a ser usado.
    • Data output interval: Define intervalos regulares para saída de dados.
    • Pulse interval: Define o intervalo entre os pulsos.
    • Pulse width: Define a largura do pulso.
    • Wiegand output LSB/MSB first: Seleciona o formato da saída wiegand.

Set Work Parameter​

  • Nesta seção é possivel alterar os paramtros de tipo de comunicação e envio da leitura.


  • Storage area or inquiry conducted Tags: Banco de memória que será feito a leitura (padrão EPC)

  • Work Mode:

    • Modo Escravo (Answer Mode)

    Quando em modo escravo, o módulo aguarda o comando para iniciar as leituras, envia via comunicação escolhida cada tag lida no formato hexadecimal, e aguarda o comando para finalizar as leituras.

    Este módulo depende da conexão estabelecida com o software de leitura, caso a comunicação seja interrompida, ele entrada em modo de espera novamente, aguardando o comando para reinício de leitura.

    • Modo Contínuo (Active Mode)

    Quando em modo contínuo, o M-ID12L entra em modo de leitura ininterrupta, onde ele enviará via comunicação escolhida, cada tag lida no formato hexadecimal.

    • Modo Gatilho (Trigger)

Quando em modo gatilho (trigger), o módulo somente entrará em modo de leitura, quando receber um pulso no pino TRIGGER na conexão de interfaces. O detalhamento das interfaces pode ser encontrado na sessão Interface de Entradas e Saídas. Operando neste modo, o leitor, após receber um sinal no pino TRIGGER, entrará em modo de leitura, e permanecerá assim até que o estado do pulso no pino TRIGGER mude de estado. Por exemplo, se o pulso durar 5 segundos, o módulo fará a leitura das tags pelo período de 5 segundos, aguardando a solicitação de leitura do buffer, via comando, para devolver a lista de etiquetas lidas, também no formato hexadecimal.


M-ID12L – LIGAÇÃO MODO TRIGGER

  • Single Tag Filtering Time: Tempo em que a mesma tag irá ser considerada pelo leitor após primeira leitura.

  • First Word Addr(HEX): Posição inicial da leitura em hexadecimal.

  • Read Word Number: Tamanho do código EPC enviado.

  • Para essa confguração da imagem, o equipamento irá enviar um bloco em hexadecimal no seguinte formato:

       {11}{00}{EE}{00}{35}{E0}{17}{00}{53}{CD}{DB}{30}{00}{00}{01}{17}{6A}{F1}

       Código EPC: 35E0170053CDDB3000000117

Configuração TCP/IP​

Nesta área é possível pesquisar e configurar as propriedades TCP/IP do leitor quando o mesmo estiver conectado via ethernet.

Configurar Endereço de IP​
